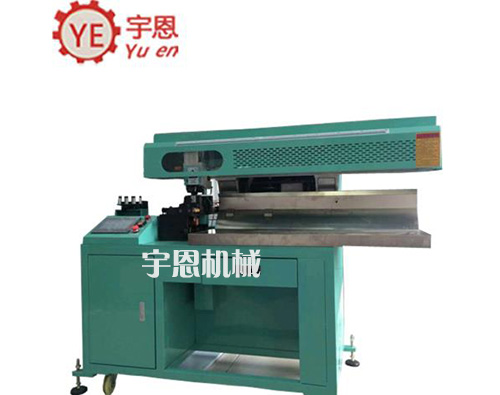

YE- 950L高速裁线剥皮机可裁各类电线，速度快，效率高产量大，针对线材较长的客户比较合用！
特点:1本机是以高速成进行线材尺寸切断,两端剥皮,单端剥皮及半剥的自动裁线机.
2:使用伺服马达控制裁线,剥皮等到动作.使裁出长度更精准.
3:长度变换及全剥,半剥采用按键方式设定,简易又快速.
4:剥皮长度及切刀深度之变换采用微调旋转方式.简易又快速.
5：速度可分三段,可依据线材规格设定,使用粗线,细线均可稳定生产.
6：各检出标准有气压低下/气缸马达异常计数一致等功能.
7：异常时能自动停机,并将检出情况显示于人机界面上方便函迅速成排除故障,以减少停机的时间.
8：最佳特点为调整技术少，废线少，调适时间短，操作简单又方便。
9：可选购搭配CL0-180分线机，完成排线之分线、裁线及剥皮等动作，以提升生产效率
适配加工电线线径范围 Applicable scope of processing wire diameter | |||||||||||||
mm2 | 0.013 | 0.03 | 0.05 | 0.08 | 0.1 | 0.2 | 0.3 | 0.5 | 0.9 | 1.3 | 2.0 | 3.0 | 5.0 |
AWG | 36 | 32 | 30 | 28 | 26 | 24 | 22 | 20 | 18 | 16 | 14 | 12 | 10 |
|
| 线径范围 | |||||||||||
技术参数Technical parameters
机 型 | YE-950L |
马 达 | AC Servo motor |
电 源 | AC 3相220V(380V) |
切断长度 | 43--9999mm |
剥皮长度 | 单边3--30mm(不必垫片采微调方式) |
半剥皮功能 | 单边3--30mm |
控制模式 | 寸动，单动及自动（连续） |
更换刀具 | 8、10、12、14AWG；16、18AWG；20、24AWG角刀；24、28、30AWG平口刀 |
适用线材 | AWG8--AWG32及排线、并线，特殊线材 |
外观尺寸 | 750mmX1700mmX1580mm |
重 量 | 420Kg |
产能表：5、10线进料Productivity table: 5- and 10-wire feeding
STROKE | YE-950L | |
次数 | 切线长度 Cutting length | 条/每小时 PCS/HR |
1 | 43mm--950mm | 45000条(PCS)--32000条(PCS) |
2 | 950mm--1900mm | 31500条(PCS)--19000条(PCS) |
3 | 1900mm--2850mm | 18500条(PCS)--13000条(PCS) |
4 | 2850mm--3800mm | 12500条(PCS)--10000条(PCS) |
9 | 7600mm--8550mm | 5000条(PCS)--3800条(PCS) |
10 | 8550mm--9500mm | 3700条(PCS)--3000条(PC |
